Редактор графика

#Где находится

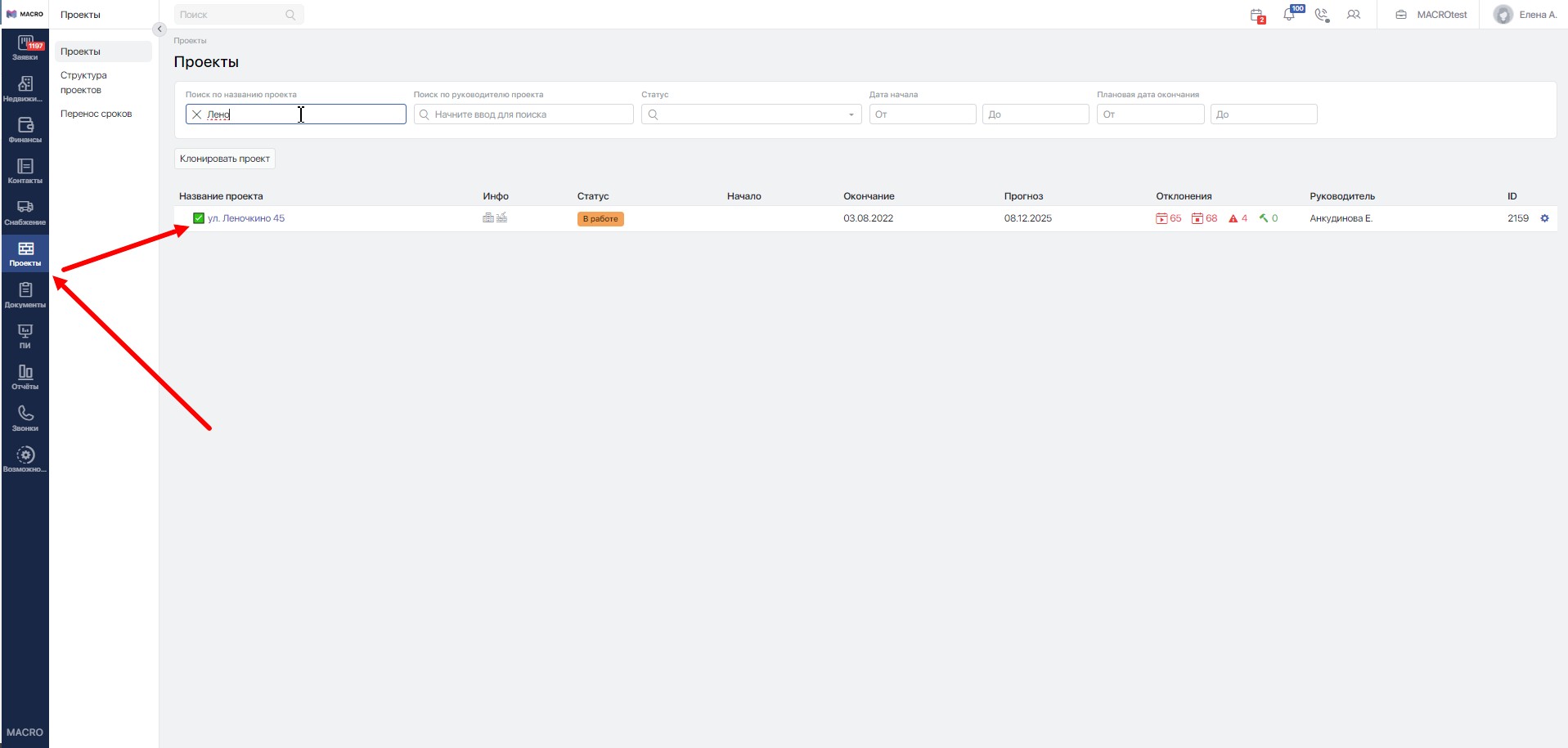

Перейдите в модуль Проекты и выберите проект, нажав на его название.

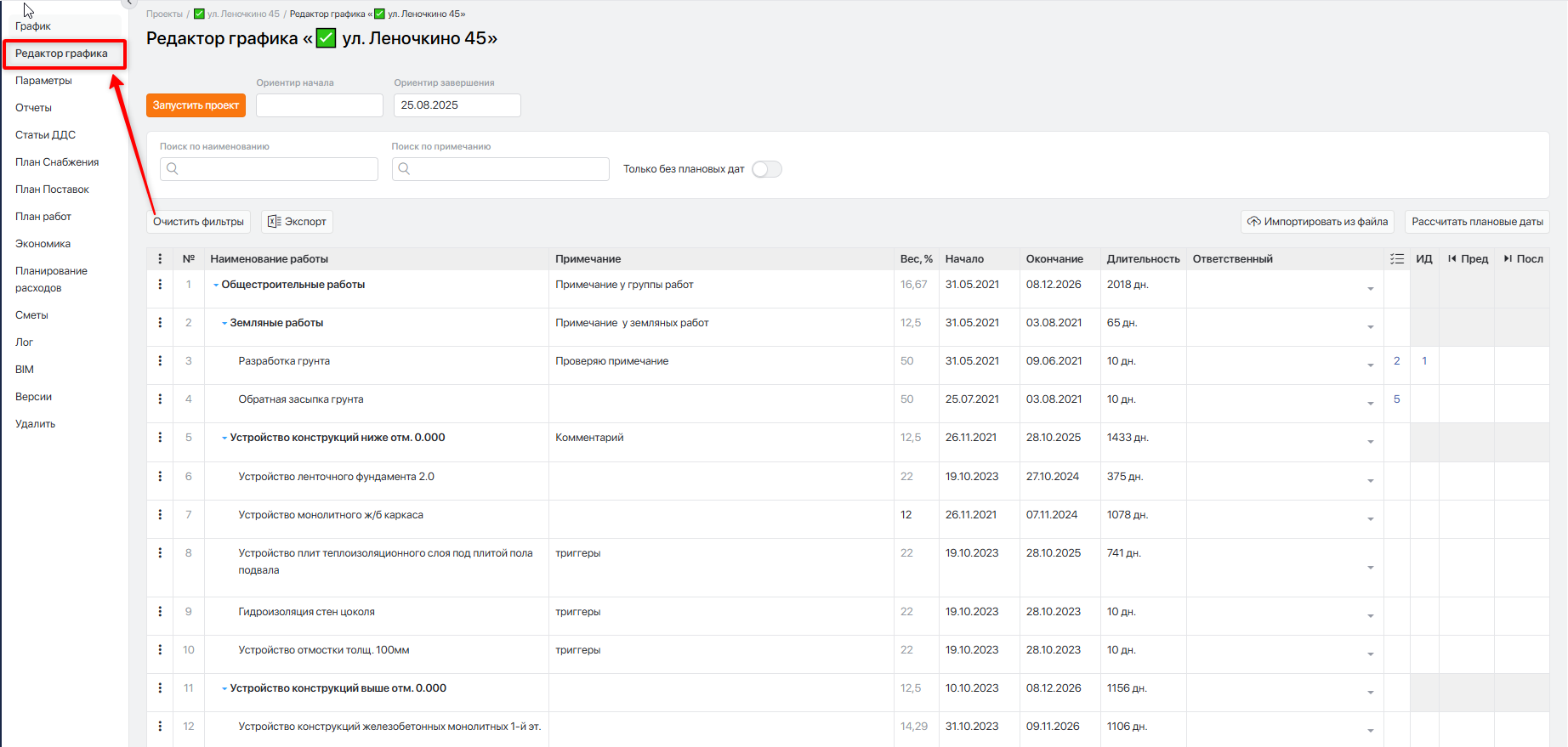

В меню слева выберите Редактор графика.

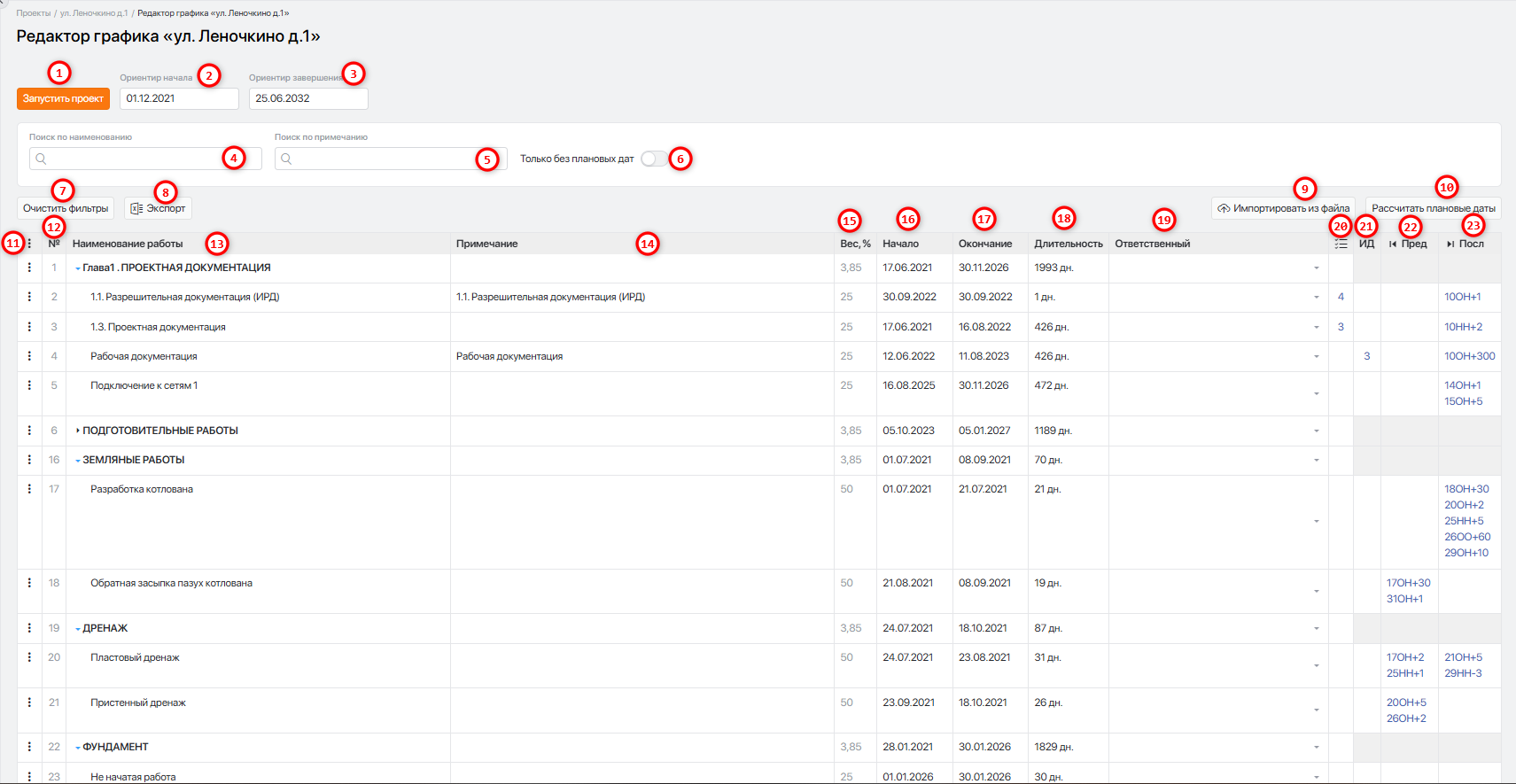

#Обозначения в редакторе графика

  1. Запустить проект — нажмите для запуска проекта.
  2. Ориентир начала — задаётся вручную.
  3. Ориентир окончания — задаётся вручную.
  4. Поиск по наименованию — поиск по вхождению введённых слов в наименовании работ или групп работ.
  5. Поиск по примечанию — поиск по вхождению введённых слов в примечаниях к работам или группам работ.
  6. Только без плановых дат — при включении (переключатель становится зелёным) отображаются только работы без указанных плановых дат.
  7. Очистить фильтры — очищает все установленные фильтры.
  8. Экспорт — позволяет скачать график строительства:
  • Скачать (XLS)
  • Скачать архив (zip)

  1. Импортировать из файла — загрузка заполненного шаблона ГПР в систему.

  2. Рассчитать плановые даты — при использовании инструмента все вручную внесённые изменения дат будут пересчитаны в соответствии с заданными связями.

  3. «⋯» (три точки) — меню действий для редактирования графика. В нем доступны следующие действия:

    • Вставить после

    Что делает: вставляет вырезанную/скопированную работу/группу работ после выбранной строки. Вставка допускается как в рамках одного проекта, так и в другой проект.
    Когда есть: только если в буфере уже лежит элемент (Вырезать или Копировать) и выбранная строка не является этим же элементом/его потомком.

    • Вставить в группу

    Что делает: вставляет вырезанную/скопированную работу/группу работ внутрь выбранной группы.
    Когда есть: только если в буфере есть элемент и текущая строка является группой.

    • Добавить работу выше

    Что делает: создает новую работу на том же уровне, перед выбранной строкой.
    Когда есть: в режиме редактирования доступна всегда

    • Добавить работу ниже

    Что делает: создает новую работу на том же уровне, после выбранной строки.
    Когда есть: в режиме редактирования доступна всегда.

    • Сделать группой

    Что делает: превращает обычную работу в группу и добавляет внутрь пустую дочернюю работу.
    Когда есть: только для строки, которая сейчас не группа. Если у работы уже есть связи (зависимости в графике), операция блокируется.

    • Вырезать

    Что делает: кладет строку в локальный буфер как “на перенос” .
    Когда есть: в режиме редактирования; после выбора этой же строки как буферной пункт для нее скрывается.

    • Копировать

    Что делает: в буфер помещается выбранная работа; если выбрана группа работ — в буфер копируются она и все входящие в неё подгруппы и работы. Копируем: наименование работ, примечание, плановые даты, связи, чек-лист и список исполнительной документации. Копия не наследует ссылки на заказы, сметы, договоры, финансовые операции, тендеры, план снабжения и прочие связанные сущности.
    Когда есть: в режиме редактирования; аналогично скрывается для уже выбранной буферной строки.

    • Отменить перенос/копирование

    Что делает: очищает локальный буфер.
    Когда есть: только когда буфер не пустой.

    • Удалить

    Что делает: удаляет работу (или группу с вложенными элементами после подтверждения).
    Когда есть: в режиме редактирования.

  4. Номер — порядковый номер строки в графике.

  5. Наименование работы — список работ и групп работ (наименования групп и подгрупп выделяются жирным шрифтом).

  6. Примечание — комментарий к работе или группе работ, отображается в запущенном графике.

  7. Вес,% — задаётся для каждой группы работ и работы. Рассчитывается автоматически в равных пропорциях и при необходимости может быть скорректирован вручную.

16-17. Даты начала / окончания работ — могут быть заданы несколькими способами:

  • указать дату начала и длительность — дата окончания рассчитается автоматически;
  • указать дату начала и дату окончания — длительность рассчитается автоматически;
  • выбрать даты через календарь;
  • задать дату для первой работы, для остальных указать длительность и связи — даты рассчитаются автоматически;
  • загрузить заполненный шаблон — даты подтянутся автоматически.
  1. Длительность — количество дней, запланированных на выполнение работы.
  2. Ответственный — назначается для работы или группы работ при необходимости. Назначение выполняется независимо: у группы и вложенных работ могут быть разные ответственные.
  3. Чек-лист — отображает количество пунктов чек-листа.
  4. ИД — реестры исполнительной документации, лабораторного и геодезического контроля; отображается общее количество позиций.

22-23. Пред / Посл — инструмент для настройки связей между работами. Отображаются типы связей и величина запаздывания. Подробнее

Типы связей:

  • ОН — работа начинается после окончания другой работы;
  • НО — работа заканчивается после начала другой работы;
  • ОО — работа заканчивается после окончания другой работы;
  • НН — работа начинается после начала другой работы.
